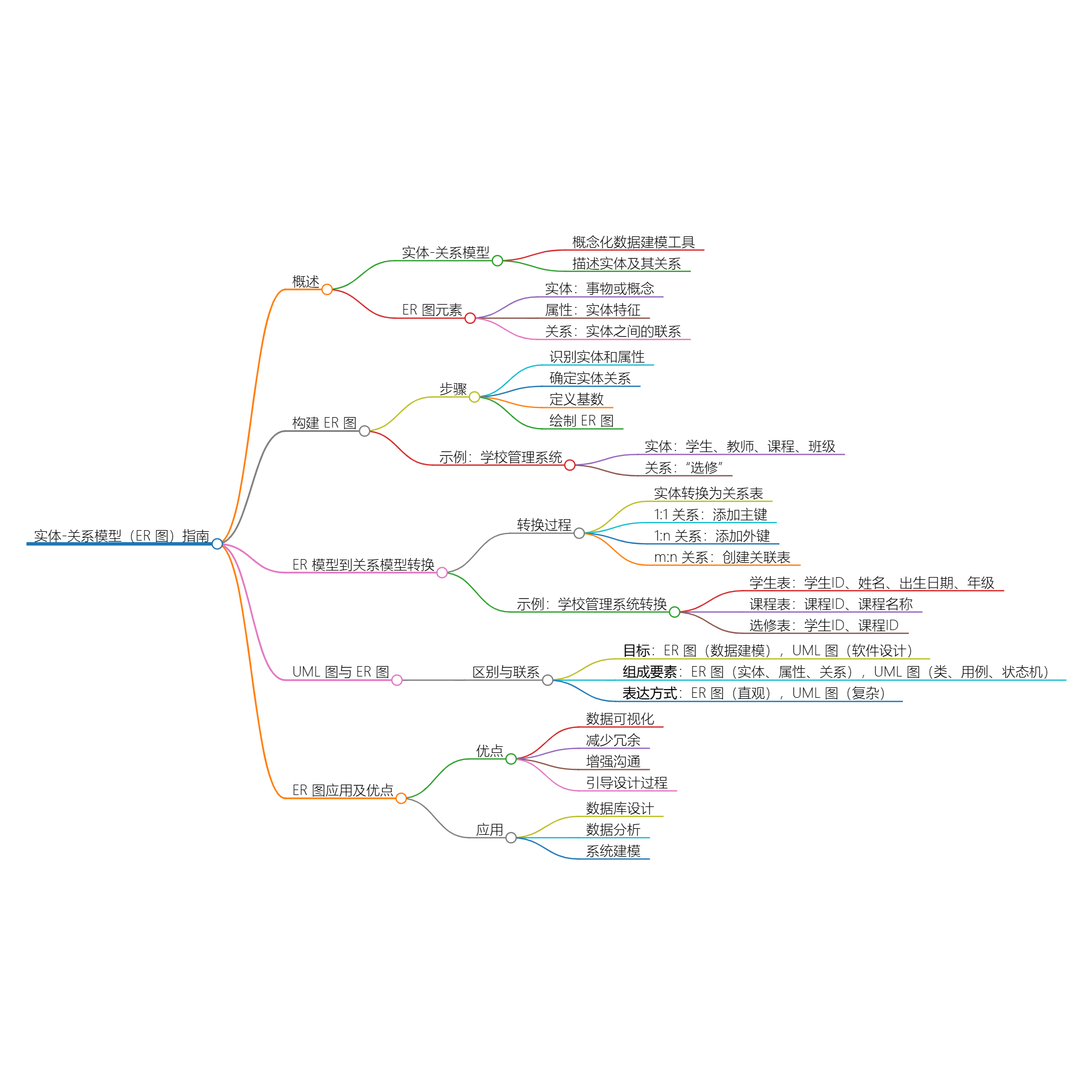

实体-关系模型(Entity-Relationship Model, ER Model)在数据库设计和建模中占据着核心地位。这一模型使得我们能够以概念化的形式表达数据之间的关系,便于分析和设计高效可靠的数据库系统。
实体-关系模型(ER 模型)是一种用于描述现实世界中对象及其关系的概念模型,作为数据库设计的重要工具,ER 模型以图形方式表示数据之间的联系。通过建模,开发者能够理清数据结构,进而设计出高效数据库。
实体是指可以独立存在的事物,它可以是具体的物体(如书、车、学生)或抽象概念(如课程、订单)。实体在 ER 图中用矩形表示。
- 学生(Student)
- 教师(Teacher)
- 课程(Course)
- 班级(Class)
属性是用于描述实体特征的数据项,每个实体可以有一个或多个属性。属性在 ER 图中用椭圆表示。
- 学生ID(StudentID)
- 姓名(Name)
- 出生日期(DateOfBirth)
- 年级(Grade)
关系是指实体之间的联系。在 ER 图中,关系用菱形表示,可以是1:1、1:n或m:n等不同的关联类型。
在学校管理系统中,学生选课的关系可以表示为“选修”,该关系连接“学生”和“课程”两个实体,关系的类型是多对多(m:n),因为一个学生可以选修多门课程,而一门课程也可以被多个学生选修。
- 识别实体及其属性
- 确定实体之间的关系
- 为每个关系定义基数(1:1, 1:n, m:n)
- 绘制 ER 图
[Student] --(Enrolled in)--> [Course]
| |
| |
[Name] [CourseName]
[StudentID] [CourseID]
在此图中,学生与课程之间存在“选修”关系,其他属性分别附加在相应的实体中。
一旦 ER 模型确定下来,接下来就是将其转换为关系模型。关系模型是数据库的实现方式,数据库中的每个表对应于ER图中的一个实体或关系。
- 实体转换:每个实体将变为一个关系表,实体的属性变为该表的字段。
- 关系转换:
- 对于1:1关系,将一方实体的主键添加到另一方中。
- 对于1:n关系,通常将“n”方的主键添加到“1”方。
- 对于m:n关系,创建一个新的关系表,其中包括两个参与实体的主键。
继续以学校管理系统为例,将其 ER 模型转换为关系模型。
学生ID (StudentID) | 姓名 (Name) | 出生日期 (DateOfBirth) | 年级 (Grade) |
---|
1 | 张三 | 2000-05-12 | 10 |
2 | 李四 | 2001-08-22 | 11 |
课程ID (CourseID) | 课程名称 (CourseName) |
---|
101 | 数学 |
102 | 英语 |
学生ID (StudentID) | 课程ID (CourseID) |
---|
1 | 101 |
1 | 102 |
2 | 101 |
转换后的关系模型清晰地表示了数据之间的关系,有助于后续的查询和数据管理。
在软件工程和系统设计中,UML(统一建模语言)是一个通用的建模语言,用来可视化、指定、构造和记录系统的构件。UML 图与ER图有相似之处,但主要的目标、用途和构成方式各不相同。
- ER 图主要用于数据库设计工具,强调数据模型以及数据之间的关系,是数据建模的核心工具。
- UML 图主要用于软件开发的各个阶段,描述系统的结构和行为,注重用例、类、序列等多维度的视角,适用于面向对象的设计。
- ER 图组成:实体、属性、关系、基数等几种基本成分。
- UML 图组成:类、接口、用例、状态机等多种表现形式。
- ER 图以较为简单、直观的方式表达数据关系,适用于初步的数据结构设计。
- UML 图以多图层的复杂性帮助开发人员在系统全局视角下进行整体设计。
+-------------------+
| Student |
+-------------------+
| - StudentID |
| - Name |
| - DateOfBirth |
| - Grade |
+-------------------+
| + enroll() |
+-------------------+
+-------------------+
| Course |
+-------------------+
| - CourseID |
| - CourseName |
+-------------------+
在以上示例中,Student 类和 Course 类分别定义了它们的属性和方法,而关联的部分(例如选修)则可以在另一个相关类中表示,通常UML也使用关联线来展示类之间的关系。
ER 图在数据库设计过程中的价值不可忽视,以下是其主要优势:
- 数据可视化:ER 图提供了清晰的可视化结构,使设计师可以轻松理解数据模型。
- 减少冗余:通过合理的实体及关系划分,可以降低数据冗余,确保数据的完整性。
- 增强沟通:ER 图能帮助团队成员在讨论数据库设计时使用统一的概念,便于理解和共享。
- 引导设计过程:对于复杂系统,ER 图有助于形成逻辑思维,指导数据库设计的各个阶段。
实体-关系模型(ER 图)为数据库设计奠定了重要基础,通过清晰的结构展现实体、属性与关系,使得数据库的设计和实现更加高效。在整个设计过程中,从ER图到关系模型的转换是一个关键的步骤,禁忌冗余和提高数据的完整性。尽管UML图在系统设计中具有其独特的优势和应用,但ER图在数据库设计领域始终占有重要地位。
